ما هو الاسطوانة
تستخدم المحامل الدوارة لاستبدال الحركة المنزلقة ذات الاحتكاك المنخفض وحركة التدحرج في التطبيقات الدوارة. الأنواع الرئيسية للمحامل الأسطوانية هي أسطوانية وكروية ومدببة. بشكل عام، توفر المحامل الأسطوانية سعات تحميل أعلى من المحامل الكروية من نفس الحجم. إذا كنت تريد معرفة مواصفات وأسعار المحامل الدوارة، يرجى الاتصال بنا!
الاستفادة من الاسطوانة
دقة:يوفر المحمل الأسطواني دقة عالية، مما يتيح حركة خطية دقيقة.
سعة التحميل
نظرًا لتصميمها الفائق، يمكن للمحامل الدوارة استيعاب الأعباء من اتجاهات متعددة، مما يعزز سعة التحميل بشكل كبير.
الاستعلاء
يوفر التصميم الدائري ذو الأربعة صفوف للمحامل الأسطوانية صلابة متزايدة، مما يجعلها مناسبة لتطبيقات الخدمة الشاقة.
التشحيم الذاتي
تحتوي بعض المحامل الأسطوانية على عبوات ذاتية التشحيم تقلل من احتياجات الصيانة وتزيد من عمر المحامل.
براعه
توفر المحامل الأسطوانية مجموعة واسعة من المحامل الخطية المناسبة لمختلف التطبيقات، بدءًا من الأجهزة الإلكترونية الصغيرة وحتى الآلات الصناعية الكبيرة.
تقليل الضوضاء
يمكن أن تساهم المحامل الدوارة أيضًا في التشغيل الأكثر هدوءًا للآلات. نظرًا لأنها تولد احتكاكًا واهتزازًا أقل، فإنها عادةً ما تولد ضوضاء تشغيلية أقل من أنواع المحامل الأخرى.
كفاءة
يسمح تصميمها للمحامل الدوارة بالعمل بسرعات عالية مع الحد الأدنى من فقدان الطاقة. يجعلها خيارًا قابلاً للتطبيق للعديد من أنظمة التحكم في الحركة.
نوع المحمل الاسطواني
محامل كروية
يشتمل المحمل الكروي على حلقة داخلية بمسارين سباق مائلين بزاوية محور المحمل، وحلقة خارجية بمجرى سباق كروي مشترك، وعناصر دوارة كروية، وأقفاص، وفي بعض التصميمات، حلقات مركزية داخلية.

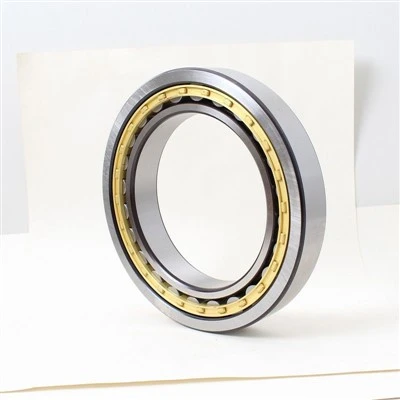

محامل أسطوانية
تتميز هذه المحامل بوجود بكرات أسطوانية الشكل على اتصال خطي مع المجاري المائية ولكنها ليست أسطوانات حقيقية. بدلا من ذلك، لديهم نهايات متوجة أو عائمة لتخفيف التوتر. يمكنك العثور عليها في تكوينات صف واحد أو صف مزدوج. ومع ذلك، وبغض النظر عن اختيارك، فإن هندستها تمنحها قدرة تحميل شعاعية أكبر في التطبيقات عالية السرعة. ومع ذلك، فإن لديهم قدرة تحميل دفع معتدلة.

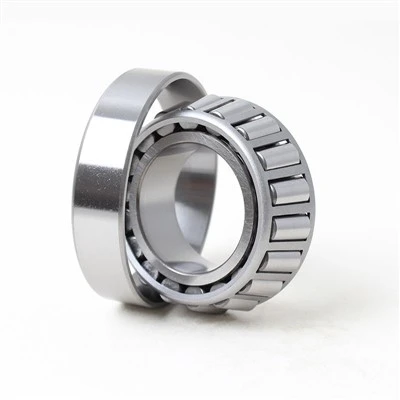

تناقص الأسطوانة المحامل
تم تصميم الأسطوانات المستدقة وفقًا للمبدأ القائل بأن المخاريط يمكن أن تتدحرج فوق بعضها البعض دون الانزلاق. أنها تحتوي على حلقة داخلية وخارجية وصفوف من التجمعات المخروطية غير القابلة للفصل. تعمل المحامل المخروطية المدببة على مجاري مائية مخروطية تتوافق مع التصميم المستدق للمحامل. نظرًا لملامستها الكبيرة لمساحة السطح، يمكن للأسطوانات المدببة أن تتحمل الأحمال الشعاعية والمحورية والدفعية الثقيلة، عادةً في التطبيقات ذات السرعة المتوسطة.
إنها تشبه إلى حد كبير المحامل الأسطوانية، ولكن إذا قررت شراء أي منها، فإليك الفرق الرئيسي: المحامل الأسطوانية تتعامل فقط مع أحمال دفع محدودة. وفي الوقت نفسه، يمكن لنظيراتها المدببة إدارة أحمال الدفع الكبيرة. عادة ما تكون المحامل الأسطوانية المدببة متوفرة بأحجام بوصة ومتري.
محامل إبرة الأسطوانة
تتميز هذه الأسطوانات بمحامل رفيعة وطويلة موضوعة أفقيًا في غلاف المحمل. قد تكون لها نهايات مدببة للحفاظ على موضع الأسطوانة أو نهايات نصف كروية لحركة المحمل الحرة. محامل الإبرة هي نوع مختلف من المحامل الأسطوانية. تمكنهم تصميماتهم على شكل كوب من تحمل سعات التحميل الشعاعية العالية في التطبيقات التي تتطلب دقة دوران عالية السرعة.
الميزة الأساسية لبكرات الإبرة هي قدرتها على استخدام سطح التزاوج كمجاري مائية داخلية أو خارجية، أو كليهما. يوفر البناء أيضًا خزانات نفط كبيرة مع الحفاظ على تصميم مقطع عرضي بسيط. ستجد بكرات إبرة مع أو بدون حلقة داخلية.
فحوى أسطواني
محامل الدفع هي محامل دوارة محددة تستخدم للتعامل مع الأحمال العالية في البيئات المعادية. وقد تحتوي على عناصر دوارة مختلفة، بما في ذلك الإبر، أو البكرات المدببة، أو الكروية، أو الأسطوانية، التي تقسم حلقات المحمل. تتعامل بكرات الدفع مع الأحمال المحورية وأحمال الدفع الموازية لمحور العمود. يختلف تصنيف سرعتها بناءً على عنصر التدحرج المستخدم. على سبيل المثال، تعتبر محامل الدفع ذات الأسطوانة الكروية ممتازة للتطبيقات عالية السرعة، ولكن محامل الدفع الأسطوانية تقتصر على السرعات المعتدلة.
الفرق بين المحامل الكروية والمحامل الأسطوانية
محامل
سعة تحميل أعلى:بسبب اتصال الخط، يمكن للمحامل الأسطوانية أن تدعم الأحمال الشعاعية الأثقل.
مجموعة متنوعة من التصاميم:تصميمات مختلفة مثل الأسطوانية والمدببة والكروية والإبرة تلبي التطبيقات المختلفة.
متانة:قوية في التعامل مع الأحمال الثقيلة دون أن تتشوه.
حساسية أقل:أكثر مقاومة لأحمال الصدمات واختلال المحاذاة مقارنة بالمحامل الكروية.
سلبيات
احتكاك:عادةً ما يكون معامل الاحتكاك أعلى قليلاً مقارنة بالمحامل الكروية.
مقاس:بشكل عام أكبر حجمًا، وتتطلب مساحة أكبر في الآلات.
صيانة:قد يتطلب المزيد من الصيانة المتكررة، خاصة في التطبيقات عالية السرعة بسبب زيادة الاحتكاك.
الكرات
معامل الاحتكاك المنخفض:تتميز المحامل الكروية باحتكاك أقل عند البدء والتشغيل، مما يجعلها مثالية للتطبيقات عالية السرعة.
تصميم مضغوط:إنها تتطلب مساحة أقل ويمكن استخدامها في آليات أصغر.
براعه:مناسبة لكل من الأحمال الشعاعية والمحورية (الدفعية).
صيانة منخفضة:تتمتع بعمر افتراضي أطول في التطبيقات ذات الحمل المحوري الأقل وتتطلب صيانة أقل تكرارًا.
سلبيات
سعة التحميل:قدرة محدودة على التعامل مع الأحمال الشعاعية الثقيلة مقارنة بالمحامل الأسطوانية.
متانة:يمكن أن يتشوه تحت الأحمال الزائدة، مما يؤدي إلى تقليل عمر المحمل.
حساسية:أكثر عرضة للاختلال وأحمال الصدمات.
مكون من أسطواني
الحلقة الداخلية ومضمار السباق
مجرى السباق الداخلي عبارة عن حلقة أصغر فوق العمود. يتم وضعه داخل مجرى السباق الخارجي.
في المحامل الدوارة، يكون مجرى السباق مسطحًا أو مدببًا بشفة تثبت البكرات في مكانها.
على المحامل الكروية، يتم قطع الأخدود في محيطها الخارجي.
عناصر المتداول
يمكن أن تدور المحامل بحرية بسبب الكرات أو البكرات المثبتة بين السباقات الداخلية والخارجية. إذا لم يكونوا هناك، فإن الاحتكاك بين الأجناس من شأنه أن يدمر الاتجاه بسرعة. يتم تصنيع الكرات والبكرات في المحامل وفقًا للمواصفات المتماثلة الدقيقة، حيث أن عنصر التدحرج غير المتماثل يقلل من أداء المحمل. تعتمد العناصر المتدحرجة بشكل كبير على جودة سطحها لأنها تؤثر على مدى سلاسة تدويرها. يؤدي الاحتكاك إلى توليد الحرارة، مما يؤدي إلى تقصير عمر المحمل وزيادة ضوضاء المحمل.
تحمل قفص
يحمل القفص الكرات أو البكرات في مكانها بين مجرى السباق الداخلي والخارجي. وهذا يضمن أن الكرات/البكرات يمكن أن تدور بحرية، لكنها تحتفظ بمسافاتها.
مضمار السباق الخارجي
تتكون المحامل من مجرى مائي خارجي ومجرى مائي داخلي (حلقة) يضم الكرات أو البكرات بالداخل.
في المحامل الدوارة، يكون مجرى السباق الخارجي مسطحًا أو كرويًا أو مدببًا بشفة تثبت البكرات في مكانها.
في المحامل الكروية، يتم قطع أخدود على طول المحيط الداخلي لمجرى السباق بحيث يتم تثبيت الكرات في مكانها.
تحمل كاملة
عندما يتم تجميع كافة المكونات، فإنها تشكل المحمل. يمكن أن تكون العناصر المتداول مكشوفة، وهي تتطلب تشحيمًا مناسبًا لتعمل بشكل صحيح.
المشكلات والحلول الشائعة للمحامل الدوارة
المشاكل الشائعة المرتبطة بالمحامل الدوارة
نظرًا لاستخدام المحامل الأسطوانية لدعم الحمل الشعاعي والمحوري العالي، فإن مشكلات الضوضاء والاهتزاز في المحامل الأسطوانية شائعة جدًا بسبب الإجراءات غير الصحيحة أو المشكلات الأساسية الأخرى. يمكن أن يؤثر ذلك سلبًا على أداء وطول عمر الآلات التي تعمل بداخلها.
مصدر الضوضاء الأساسي في المحامل الدوارة هو التفاعل بين عناصر تدحرج الأسطوانة (مثل البكرات والكرات) والقفص ومجاري المحامل. يمكن أن تشير الضوضاء المفرطة إلى التآكل والاحتكاك وقد تؤدي إلى تفاقم المشكلة عن طريق التسبب في أضرار أكبر للمحامل والآلات التي تعمل بها إذا لم تتم معالجتها على الفور. بالإضافة إلى ذلك، فإن الضوضاء الناتجة مزعجة لبيئة العمل.
ينشأ اهتزاز المحامل الأسطوانية من القوى الديناميكية المتولدة أثناء التشغيل والتي تتسبب في تحرك العناصر المتداول داخل المحامل. يمكن أن ينتج الاهتزاز عن المحاذاة غير الصحيحة، أو الأحمال غير المتوازنة، أو الملوثات. كما يمكن لمستويات الاهتزاز العالية أن تؤثر سلبًا على الآلات المحيطة، مما يقلل من كفاءتها ويسبب أضرارًا.
يشير الفشل المبكر في المحامل الأسطوانية إلى الأعطال غير المتوقعة قبل العمر المتوقع لها. تنشأ المشكلات من عوامل عديدة تنشأ إما من المحامل الدوارة نفسها أو من الآلة التي تم وضعها فيها.
المصدر الرئيسي للفشل المبكر في المحامل الأسطوانية هو الضغط الزائد والتآكل المطبق على مكونات المحامل أثناء التشغيل وخاصة المكونات التي تمكن المحامل من الدوران. سيؤدي ذلك إلى التآكل ويمكن أن يحدث تآكل السطح بين الحلقات الداخلية والحلقات الخارجية، والعناصر المتدحرجة، ومجرى السباق، والملوثات، مما يؤدي إلى الاستبدال المتكرر وزيادة تكاليف الصيانة.
يعد التشحيم أمرًا مهمًا لضمان الأداء الأمثل للمحمل، وإطالة العمر الافتراضي، ومنع توقف المعدات وإصلاحها المكلف. على الرغم من أنه إجراء صيانة روتينية، إلا أن تطبيقه يتطلب الدقة والعناية المناسبة حيث أن التطبيق غير الصحيح يمكن أن يؤدي إلى تلف الجهاز بشدة.
على سبيل المثال، سيؤدي عدم كفاية التشحيم إلى زيادة الاحتكاك بين المكونات، وقد يؤدي ذلك أيضًا إلى عدم كفاية الحماية وزيادة التآكل، خاصة حول منطقة العناصر المتداول. مع زيادة التآكل والمزيد من الاحتكاك، ستولد المجاري المائية المزيد من الحرارة، مما يؤدي إلى تراكم الحرارة وتقليل كفاءة الأداء العام للمعدات.
نصائح استكشاف الأخطاء وإصلاحها
إدارة التشحيم للحد من الضوضاء
تتضمن الخطوات القليلة لتقليل الضوضاء في المحامل الأسطوانية إدارة التشحيم. يعد ضمان التشحيم المناسب بالإضافة إلى استخدام النوع المناسب من مواد التشحيم أمرًا فعالًا للمساعدة في تقليل الضوضاء. بالإضافة إلى ذلك، تتوفر حلول تخفيف الضوضاء لمعظم أنواع المحامل الأسطوانية، بما في ذلك المحامل الإبرية والمحامل الكروية والمحامل الأسطوانية.
يمكن أن يتم اختيار مادة التشحيم المناسبة بناءً على عوامل مثل سعة الحمولة والسرعة ودرجة الحرارة والظروف البيئية التي يمكنك تكوينها من خلال إرشادات الشركات المصنعة. من المفيد أيضًا وضع جدول زمني لضمان تشحيم جهازك على فترات زمنية مناسبة أيضًا.
استخدام أدوات محاذاة العمود
يمكن أن تعني الاهتزازات وجود أجزاء متحركة مفكوكة في أجهزتك مما قد يؤدي إلى أعطال مبكرة. تأكد من تشديدها بشكل صحيح من خلال الرجوع إلى مواصفات الشركة المصنعة. بالإضافة إلى ذلك، فإن استخدام أدوات محاذاة العمود سيمنع هذه المشكلة بشكل أكبر من خلال ضمان قياس جميع الأجزاء ومحاذاتها.
تطبيقات المحامل الدوارة
من الشائع أن المحامل الأسطوانية تستخدم بشكل رئيسي في التطبيقات الصناعية، ولكن هذا ليس هو الحال دائمًا. يمكن استخدام المحامل الأسطوانية لمجموعة متنوعة من الأغراض ولها العديد من المزايا مقارنة بالمحامل الكروية التقليدية. في هذا القسم، سوف نستكشف الاستخدامات والتطبيقات المختلفة للمحامل الأسطوانية.
تشمل المزايا الرئيسية لاستخدام المحامل الأسطوانية قدرة تحميل أكبر، وتشغيل أكثر سلاسة، ومتطلبات صيانة أقل، وزيادة العمر الافتراضي، وتحسين الأداء العام. هذه الفوائد تجعلها مثالية لمجموعة واسعة من الصناعات بما في ذلك الزراعة والسيارات وهندسة الطيران.
فيما يلي بعض تطبيقات محامل الأسطوانة الشائعة:
- مكونات السيارات مثل أعمدة الكامات وأعمدة الكرنك وأنظمة التعليق.
- المعدات الزراعية مثل الحصادات والجرارات.
- مكونات الفضاء الجوي مثل شفرات المروحة ومجموعات معدات الهبوط.
- آلات البناء مثل الحفارات والجرافات.
كما أن تركيب المحامل الأسطوانية سهل نسبيًا مقارنة بالأنواع الأخرى من المحامل نظرًا لطبيعتها ذاتية المحاذاة مما يساعد على تقليل وقت التثبيت بشكل كبير. علاوة على ذلك، فهي تتطلب الحد الأدنى من التشحيم مما يجعلها فعالة من حيث التكلفة عندما يتعلق الأمر بتكاليف الصيانة على المدى الطويل أيضًا. يساهم هذا في سبب وجود تركيبات المحامل الأسطوانية في كثير من الأحيان في المناطق التي قد تتسبب فيها الاهتزازات أو درجات الحرارة القصوى في حدوث أضرار جسيمة أو فشل إذا تم استخدام محامل كروية قياسية بدلاً من ذلك.
