محامل كروية الاتصال الزاوي
HGV Bearings هي شركة سريعة النمو مقرها في الصين. تصنيع وتصدير أنواع مختلفة من المحامل مثل المحامل الكروية، والمحامل الدوارة، ومحامل كتلة الوسادة، ونظام الحركة الخطية، ومحامل السيارات. لدينا أكثر من 20 عامًا من الخبرة. نحن ملتزمون بمشاركة المعرفة بالمنتج وخبرة التطبيق والخدمة التي يمكن الاعتماد عليها باستمرار لعملائنا طوال الوقت.
لماذا أخترتنا؟
جودة عالية
يتم تصنيع منتجاتنا أو تنفيذها وفقًا لمعايير عالية جدًا، باستخدام أجود المواد وعمليات التصنيع.
سعر تنافسى
نحن نقدم منتجًا أو خدمة عالية الجودة بسعر مماثل. ونتيجة لذلك، أصبح لدينا قاعدة عملاء متنامية ومخلصة.
تجربة غنية
شركتنا لديها سنوات عديدة من الخبرة في العمل الإنتاج. إن مفهوم التعاون الموجه نحو العملاء والمربح للجانبين يجعل الشركة أكثر نضجًا وأقوى.
الشحن العالمي
منتجاتنا تدعم الشحن العالمي والنظام اللوجستي مكتمل، لذلك عملائنا في جميع أنحاء العالم.
خدمة ما بعد البيع
فريق ما بعد البيع محترف ومدروس، يتيح لك القلق بشأن خدمة ما بعد البيع الحميمة، ودعم فريق ما بعد البيع القوي.
معدات متطورة
آلة أو أداة أو أداة مصممة بتقنية ووظائف متقدمة لأداء مهام محددة للغاية بدقة وكفاءة وموثوقية أكبر.
ما هي محامل الكرة الاتصال الزاوي؟
تتميز محامل كروية التلامس الزاويّة بزاوية تلامس تدعم الأحمال المحورية الكبيرة في اتجاه واحد في نفس وقت الأحمال الشعاعية. نظرًا لأنه يتم إنشاء مكون محوري عند تطبيق الحمل الشعاعي، فإن هذه المحامل تستخدم عادةً في أزواج أو مجموعات متعددة المحامل.
فوائد محامل الكرة الاتصال الزاوي
زيادة المتانة:تم تصميم هذه المحامل لتحمل الأحمال العالية. يتم فصل الكرات الموجودة في المحمل بواسطة قفص معدني، مما يساعد على توزيع الحمل بالتساوي ومنع الكرات من ملامسة بعضها البعض. وينتج عن ذلك محمل أكثر متانة يمكنه تحمل الأحمال الأعلى لفترات أطول.
تقليل الاحتكاك:هذه الأنواع من المحامل لديها احتكاك أقل من الأنواع الأخرى من المحامل. ويرجع ذلك إلى الطريقة التي يتم بها فصل الكرات بواسطة القفص المعدني. يساعد القفص على تقليل كمية التلامس بين الكرات وسطح المحمل، مما يقلل الاحتكاك.
تحسين كفاءة:تعتبر هذه المحامل أكثر كفاءة من الأنواع الأخرى من المحامل لأنها تحتوي على احتكاك أقل. وهذا يعني أنها تتطلب طاقة أقل للتشغيل، مما قد يؤدي إلى توفير الطاقة وتكاليف التشغيل.
يتطلب مساحة محورية أقل:في مثل هذه الترتيبات التي تكون فيها المساحة المحورية محدودة، يمكن أن تتلاءم بشكل جيد دون استخدام محامل متعددة.
مصممة لصلابة عالية:من الأفضل استخدامه في حالات الاستخدام التي تكون فيها الصلابة العالية والدقة هي الأولوية القصوى.
أنواع محامل ضاغط تكييف الهواء

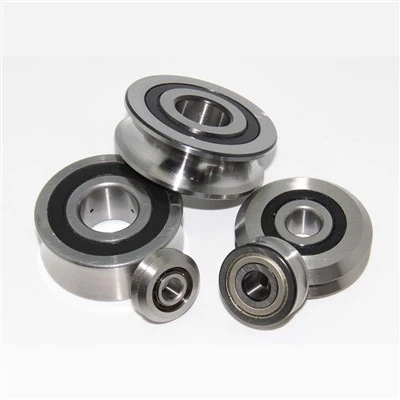

محامل كروية ذات اتصال زاوي أحادية الاتجاه
زاوية الاتصال مقابل سعة الحمولة:كلما زادت زاوية التلامس، زاد الحمل المحوري الذي يمكن للمحمل التعامل معه. على العكس من ذلك، تؤدي زوايا الاتصال الأعلى إلى انخفاض سعة التحميل الشعاعي.
زاوية الاتصال مقابل السرعة:في حين أن زيادة زاوية الاتصال تزيد من الحمل المحوري الذي يمكن للمحمل التعامل معه، فإنه يقلل أيضًا من السرعة القصوى التي يمكن أن يعمل بها المحمل.
اتجاه التحميل:يمكن للمحامل الكروية ذات الاتصال الزاوي أحادية الاتجاه التعامل مع الأحمال المحورية في اتجاه واحد فقط.
يكلف:أقل تكلفة من محمل كروي ذو اتصال زاوي مزدوج الاتجاه.

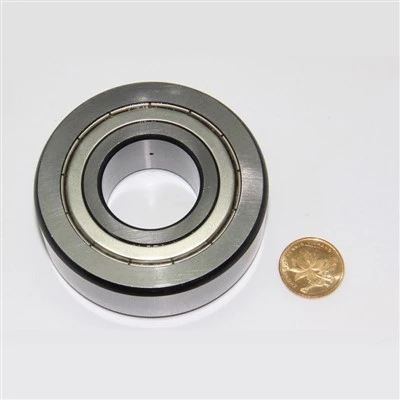

محامل كروية ذات اتصال زاوي مزدوج الصف
إن محمل كروي التلامس الزاوي مزدوج الصف يشبه محملين بصف واحد تم ترتيبهما بشكل متتالي. بالإضافة إلى الأحمال الشعاعية والمحورية، يمكنها امتصاص لحظات الإمالة.
محامل كروية ذات أربع نقاط
4-محمل كروي ذو نقطة اتصال يشبه محمل كروي زاوي أحادي الصف. ويتكون من سباق خارجي محاط من الجانبين. السباق الداخلي محاط أيضًا من الجانبين مع انقسام في المنتصف وكرات فولاذية محاطة بقفص. الأجنحة، أو الشفاه، متناظرة، على عكس محامل الاتصال الزاويّة المفردة والمزدوجة.
تُستخدم محامل التلامس الزاوي بشكل شائع في علب التروس والمضخات والمحركات الكهربائية والقوابض وغيرها من التطبيقات عالية السرعة. يمكن للمحامل التي لها زوايا اتصال أكبر أن تدعم أحمالًا محورية أكبر، ولا تتجاوز زاوية الاتصال عادة حوالي 40 درجة.
الحلقات الخارجية والداخلية:يتم تركيب الحلقة الداخلية فوق العمود الذي يتصل به المحمل. الحلقة الخارجية هي الجزء الخارجي للمحمل. يحتوي على مكونات المحمل ويحميها.
المجاري المائية:تحتوي محامل الاتصال الزاوي على مجاري مائية داخلية وخارجية. مجرى السباق الخارجي غير متماثل ليشكل زاوية التلامس المائلة.
كرات:العناصر المتداول كروية. يتحركون على طول المجاري المائية لتقليل الاحتكاك في المحمل.
قفص:القفص عبارة عن فاصل في مجرى السباق لإبقاء الكرات متباعدة بشكل متساوٍ.
عملية محامل الكرة الاتصال الزاوي
مواضع تركيب محمل كروي ذو اتصال زاوي أحادي الصف
يجب أن يتم تحميل المحمل أحادي الصف مسبقًا في اتجاه زاوية الاتصال، حيث يمكنه فقط التعامل مع الأحمال المحورية في هذا الاتجاه. يمكن تركيب محامل صف واحد في ترتيبات متتالية أو وجهاً لوجه أو ترادفية:
العودة إلى الوراء:يمكن للمحامل الكروية الزاوية المثبتة من الخلف إلى الخلف (الشكل 3 المسمى A)، وهي الطريقة الجبلية الأكثر شيوعًا، أن تستوعب كلاً من الأحمال الشعاعية والمحورية في أي اتجاه. المسافة بين مركز المحمل ونقطة التحميل (الشكل 3 المسمى D) أكبر من طرق التثبيت الأخرى. لذلك، يمكن لأسلوب التثبيت من الخلف إلى الخلف التعامل مع قوى الأحمال الشعاعية اللحظية والمتناوبة الكبيرة.
وجها لوجه:يمكن للمحامل الكروية الزاوية المثبتة وجهًا لوجه (الشكل 3 المسمى B) التعامل مع الأحمال الشعاعية والمحورية في أي من الاتجاهين. نظرًا لصغر المسافة بين مركز المحمل ونقطة التحميل، تكون سعة القوة الشعاعية اللحظية والمتناوبة أقل. يمكن أن تتعامل الترتيبات وجهاً لوجه مع قدر أكبر من عدم التوافق مقارنة بالترتيبات المتقابلة.
بالتزامن:يمكن للتركيب الترادفي (الشكل 3 المسمى C) استيعاب الأحمال المحورية أحادية الاتجاه والأحمال الشعاعية. نظرًا لأن كلا المحامل تتلقى الأحمال على المحور، فيمكنهما التعامل مع الأحمال المحورية الثقيلة.
كيفية الحفاظ على محامل كروية الاتصال الزاوي
عندما يعمل المحامل لفترة معينة (أو فترة الضمان)، قم بإزالة جميع المحامل؛
استخدم الديزل أو الكيروسين لنقع المحمل وتنظيفه. إذا كانت هناك شروط فنية، يمكن فتح غطاء الختم للتنظيف؛
قم بتجفيف زيت التنظيف بعد التنظيف، وتحقق مما إذا كان المظهر تالفًا؛
استخدم قضيبًا خشبيًا يبلغ قطره حوالي 150 مم وقطر داخلي مثل محمل كروي ملامس زاوي (أنبوب مجوف أفضل)، ويتم تثبيت المحمل في أحد طرفيه؛
قم بتدوير المحمل بسرعة باليد، وفي الوقت نفسه ضع الطرف الآخر من العصا الخشبية (أنبوب الخشب) على الأذن أو ميكروفون مضخم الصوت، وذلك للاستماع إلى ضجيج دوران المحمل؛
بعد تثبيت المحمل، حرك العمود الخشبي أفقيًا للتحقق مما إذا كان المحمل متآكلًا أم مفككًا؛
يجب التخلص من محامل FAG ذات الرخاوة الشديدة والضوضاء الدورانية المفرطة والعيوب الشديدة واستبدالها بنفس الطراز؛
خذ كمية مناسبة من شحم التشحيم (يفضل الزيت الجاف الأصفر) وقم بإذابته بلهب بطيء (لا يسخن)، ثم اغمر المحمل الذي تم اختباره في البرميل حتى لا يكون هناك تجاوز للفقاعات. قم بإزالة المحمل من زيت التشحيم قبل التبريد، وكمية زيت التشحيم المتبقية صغيرة. بعد تبريد زيت التشحيم، تتم إزالة محمل كروي التلامس الزاوي، وهناك كمية كبيرة من الشحوم المتبقية. تحديد كمية الشحوم المتبقية عند الضرورة.
امسح الشحم الموجود على الجزء الخارجي من المحمل بقطعة قماش ناعمة أو ورق تواليت، ثم قم بتثبيت جهاز تثبيت المحمل على البكرة، وتنتهي أعمال الصيانة.
يحتوي محمل الاتصال الزاوي على مجرى مائي داخلي وخارجي وعناصر دوارة كروية تتدحرج بين المجاري المائية. كما هو موضح في الشكل 2، تميل المجاري المائية نحو الاتجاه المحوري، وبالتالي تميل زاوية الاتصال بين الكرات والمجاري المائية. وهذا يسمح لمحامل التلامس الزاوي بالتعامل مع الأحمال المحورية والقطرية في نفس الوقت.
تم تصميم محامل التلامس الزاويّة النموذجية لتكون لديها زاوية تلامس تتراوح بين 15 درجة إلى 25 درجة بين مجرى السباق والعناصر المتدحرجة. كلما زادت زاوية التلامس، كلما زاد الحمل المحوري الذي يمكن أن يدعمه المحمل.
يمكن لمحامل التلامس الزاوي أن تدعم الأحمال المحورية في اتجاه واحد فقط. لذلك، من الشائع استخدام زوج من هذه المحامل مثبتة بجانب بعضها البعض مع إمالة المجاري المائية في اتجاهين متعاكسين. البديل هو استخدام صمام الاتصال الزاوي مزدوج الاتجاه، والذي يتكون في الأساس من محملين متصلين ببعضهما البعض.
كيفية اختيار محمل ضاغط تكييف الهواء
قطر رمح:سيحدد قطر العمود القطر الداخلي الضروري للمحمل.
تحمل القطر الخارجي:حدد ما إذا كان القطر الخارجي للمحمل مناسبًا للمساحة التي سيتم تركيب المحمل فيها.
اتجاه:يمكن أن تكون محامل التلامس الزاوي أحادية أو مزدوجة الاتجاه اعتمادًا على متطلبات تحميل التطبيق.
نوع الختم: هل يجب أن يكون المحمل مفتوحًا أم محميًا أم مغلقًا؟
ج: فتح:لا تتمتع المحامل المفتوحة بأي حماية ضد البيئة، ولكنها تتمتع أيضًا بأقل معامل احتكاك. هذه هي الأفضل للبيئات النظيفة.
ب: محمية:تتمتع المحامل المحمية ببعض الحماية ضد الملوثات الموجودة في البيئة ولكنها تتطلب متطلبات سرعة قصوى أقل من المحامل المفتوحة.
ج: مختومة:تتمتع محامل التلامس الزاوي المختومة بحماية كاملة ضد البيئة ولكنها تتمتع بأقل سرعة قصوى. كما أنه من الصعب صيانتها، مما يعني أنه من المرجح أن يقوم المستخدم باستبدال المحمل المختوم بدلاً من محاولة إصلاحه.
مخطط مقارنة محمل الكرة
|
نوع محمل الكرة |
أخدود عميق |
الاتصال الزاوي |
|
مزايا |
* يمكن قبول الحمل المحوري في كلا الاتجاهين |
* يدعم سرعات التشغيل العالية |
|
استخدم متى |
* مساحة الماكينة غير متاحة لمجموعات المحامل المطابقة |
* مطلوب سرعة تشغيل عالية |
|
التطبيقات |
* الصناعة الطبية |
* مغازل النجارة |
ما هو التخليص الداخلي؟
باختصار، لعب المحمل الداخلي هو حرية حركة حلقتي المحمل. إنها المسافة التي يمكن أن تتحرك خلالها إحدى الحلقات بالنسبة إلى الأخرى. يمكن قياس هذه الخلوص للمحمل الذي لم يتم تثبيته بعد عن طريق تحريك الحلقات في الاتجاه المعاكس.
نظرًا لأن الحلقات تلعب في اتجاهين، فهناك أيضًا نوعان من اللعب المحامل:
لعب المحمل الشعاعي، يتم قياسه بشكل عمودي على المحور المركزي
لعب المحمل المحوري، يتم قياسه على طول المحور المركزي
من خلال تشغيل المحامل الشعاعية والمحورية، نقيس المسافة الإجمالية للتشغيل في المحور: من أحد الموضعين الأقصى إلى الموضع الأقصى الآخر. المحمل ليس تحت الحمل أثناء هذا القياس.
مهم:للحصول على قيمة واقعية لخلوص المحمل الداخلي، يجب عليك تحميل المحمل. هناك فرق بين القيمة المقاسة قبل التحميل (خلوص المحمل الهندسي) والقيمة الفعلية لخلوص المحمل أثناء التشغيل (خلوص المحمل النظري).
بمجرد تشغيل الآلة وتحميل المحمل، يمكن تمديد الحلقات الداخلية وضغط الحلقات الخارجية معًا. وهذا يؤدي إلى تشوه مرن، أو تشوه مرن. وهذا يؤثر على اللعب المحمل الداخلي.
بالإضافة إلى ذلك، يمكن أن يؤثر التمدد الحراري أيضًا على خلوص المحمل الداخلي. حجم اللعب المحمل يتناقص مع هذه التشوهات.
لقد أشرنا سابقًا إلى أن خلوص المحمل الداخلي يعني نفس حرية حركة حلقات المحمل. ومع ذلك، هناك العديد من العوامل التي تؤثر على حرية الحركة هذه.
تركيب الحلقة الداخلية: تكون الحلقة دائمًا أصغر قليلًا من محورها. ولذلك، فإن الحلقة الداخلية سوف تتوسع أثناء التشغيل وسوف تنكمش الحلقة الخارجية.
تركيب الحلقة الخارجية: إذا كانت الحلقة الخارجية تحمل حملاً ثابتًا (والحلقة الداخلية تدور)، فسيتم توليد قوة ضغط على الحلقة الداخلية. تضغط الحلقة الخارجية إما على الحلقة الداخلية أو على "المساحة الحرة". من ناحية أخرى، إذا كانت الحلقة الداخلية تحمل حملًا ثابتًا (والحلقة الخارجية تدور)، يحدث نفس التأثير كما هو الحال عندما تكون الحلقة الداخلية ذات ضغط مناسب: تتوسع الحلقة الداخلية وتنقبض الحلقة الخارجية.
الفرق في درجة الحرارة بين الحلقة الداخلية والخارجية: عندما يتم تحميل المحمل، يحدث دائمًا ارتفاع في درجة الحرارة في جميع أنحاء المحمل. تتغير أيضًا درجة حرارة العناصر المتداول. من الصعب جدًا تقييم وقياس هذا التغير في درجة الحرارة. لذلك، من المفترض أن العناصر المتداول تحصل على نفس درجة حرارة الحلقة الداخلية. تؤثر هذه الاختلافات في درجات الحرارة على تمدد الحلقات.
