محامل كروية الاتصال الزاوي
تحتوي هذه الأنواع من المحامل على مجاري مائية من الحلقات الداخلية والخارجية التي يتم إزاحتها بالنسبة لبعضها البعض في اتجاه محور المحمل. وهذا يعني أن هذه الأنواع من المحامل مصممة بطريقة يمكنها من استيعاب الأحمال المجمعة (الأحمال المحورية والشعاعية التي تعمل في نفس الوقت). تتوفر هذه الأنواع من المحامل في أنماط تصميم مختلفة، مع درع أو موانع تسرب.
محمل الاتصال الزاوي ذو الصف الواحد
تتضمن هذه الأنواع من المحامل عددًا كبيرًا من الكرات لتوفير قدرة حمل عالية نسبيًا، ويمكنها استيعاب الأحمال المحورية في اتجاه واحد فقط. يتم ضبطها عادةً مقابل محمل ثانٍ، وتتكون من حلقات غير قابلة للفصل.
محمل كروي ذو اتصال زاوي مزدوج الصف
تتميز هذه المحامل بتصميم يتوافق مع محامل صف واحد مرتبة من الخلف إلى الخلف، ولكن حيث يشغل محملان فرديان مساحة محورية كبيرة جدًا. يمكنها استيعاب الأحمال المحورية والقطرية في أي من الاتجاهين ولحظات الإمالة.
محمل الاتصال الزاوي بأربع نقاط
تتميز هذه الأنواع من المحامل بتصميم يسمح لها بدعم الأحمال المحورية في جميع الاتجاهات وقدرتها على التحمل عالية. يمكنها دعم حمل شعاعي محدود لحمل محوري معين، وتكون قابلة للفصل، وتستخدم مساحة محورية محدودة من المحامل ذات الصف المزدوج.
محمل كروي ذو أخدود عميق
هذه الأنواع من المحامل هي أكثر أنواع المحامل الكروية شيوعًا. وهي متوفرة في ترتيبات الدرع والختم والحلقة المفاجئة. أبعاد السباق داخل هذه الأنواع من المحامل تتطابق بشكل وثيق مع أبعاد الكرة الموجودة. لديهم أيضًا القدرة على دعم الأحمال الثقيلة. توفر محامل الأخدود العميق الدعم المحوري والقطري.

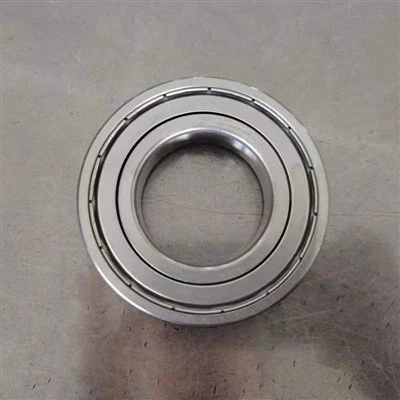

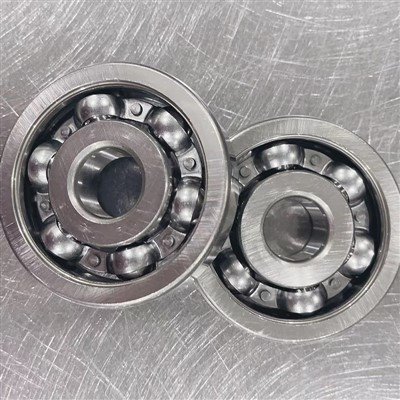

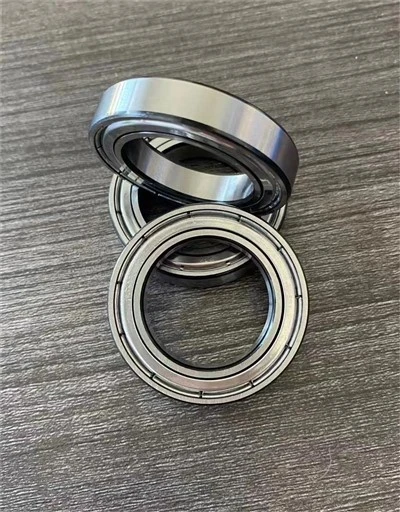

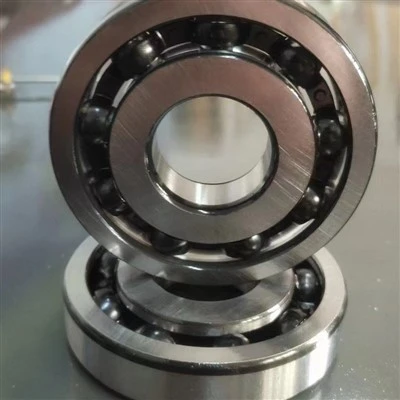

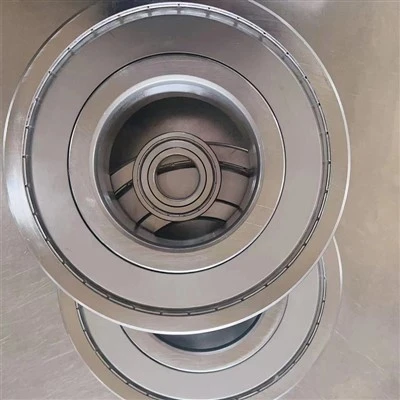

محمل كروي ذو أخدود عميق بصف واحد
هذه هي الأنواع الأكثر شيوعًا لجميع المحامل. يتم استخدامها على نطاق واسع. توجد أقواس دائرية نصف قطرها أكبر قليلاً من الكرات الموجودة على أخاديد المجرى المائي للحلقات الداخلية والخارجية. لإضافة الأحمال الشعاعية فوقها، يمكن فرض الأحمال المحورية في أي من الاتجاهين. هذه الأنواع من المحامل الكروية لديها عزم دوران منخفض، وهي مناسبة للغاية للتطبيقات التي تتطلب سرعات عالية وفقدان منخفض للطاقة. لإضافة محامل من النوع المفتوح فوقها، غالبًا ما تحتوي هذه المحامل على دروع مصنوعة من الفولاذ أو أختام مطاطية مثبتة على جانب واحد أو كلا الجانبين ويتم تشحيمها مسبقًا بالشحم.
محمل كروي ذو أخدود عميق بصف مزدوج
هذه الأنواع من المحامل الكروية لديها تصميم يتوافق مع المحامل الكروية ذات الأخدود العميق ذات الصف الواحد. لديهم أخاديد مجرى مائي عميقة ومتواصلة ولها تأرجح قريب مع الكرات. يتيح ذلك للمحامل استيعاب الأحمال المحورية والقطرية في كلا الاتجاهين.
تتلاءم محامل الكرات ذات الأخدود العميق ذات الصف المزدوج بشكل مثالي مع ترتيبات المحامل التي لا توجد فيها قدرة حمل حمولة كافية لصف واحد. تعتبر محامل الأخدود العميق ذات الصف المزدوج أوسع قليلاً مقارنة بمحامل الصف الواحد في السلسلة 63 و62، لنفس التجويف والقطر الخارجي. لكن لديهم قدرة حمل عالية إلى حد كبير. تم العثور على هذه الأنواع من المحامل الكروية فقط كمحامل مفتوحة (بدون أي أختام أو دروع).
محمل كروي مزدوج
يتم تشكيل هذه الأنواع من المحامل الكروية من خلال مزيج من اثنين من محامل الاتصال الزاوي. تتضمن المجموعات الممكنة ظهرًا لظهر (النوع DB)، وجهًا لوجه (النوع DF) مع وجود وجوه الحلقة الخارجية معًا، أو يكون كلا الوجهين الأماميين في نفس الاتجاه (النوع DT).
المحامل المزدوجة DB وDF قادرة على تحمل الأحمال المحورية والشعاعية في أي من الاتجاهين. عندما يكون الحمل المحوري قويا وفي اتجاه واحد ويكون من الضروري فرض الحمل بالتساوي على كل محمل، يتم استخدام النوع DT.
محامل كروية هجينة باستخدام الكرات الخزفية
يمكن أن يكون وزن الكرات الخزفية أقل بنسبة تصل إلى 40% من الكرات الفولاذية، اعتمادًا على المادة والحجم. يؤدي هذا إلى تقليل التحميل والانزلاق بالطرد المركزي، لذلك يمكن أن تعمل محامل الكرات الخزفية الهجينة بنسبة 20% إلى 40% أسرع من المحامل التقليدية. معنى ذلك هو أن القوة المبذولة إلى الداخل ضد الكرة أثناء دوران المحمل بواسطة أخدود السباق الخارجي تكون أقل.
سيؤدي هذا الانخفاض في القوة إلى تقليل الاحتكاك وكذلك مقاومة التدحرج. يتم السماح للمحمل بالدوران بشكل أسرع بواسطة الكرات الأخف، ويستخدم المحمل طاقة أقل للحفاظ على سرعته. الكرات الخزفية أصعب مقارنة بالسباق. يتم إنشاء محامل كروية هجينة من السيراميك بحلقات فولاذية داخلية وخارجية والسيراميك أقوى من الفولاذ. ولكنها أيضًا أكثر صلابة، مما يؤدي إلى زيادة الضغوط على الحلقات، وبالتالي انخفاض سعة الحمولة.
محامل مصغرة
هذه محامل صغيرة تحتوي على كرات كعنصر متدحرج. يشار أحيانًا إلى المحامل المصغرة على أنها محامل صغيرة أو محامل أدوات ذات حلقات داخلية وخارجية، وحلقات كبس، وكرات، ومثبتات. يتم استخدام هذه الأنواع من المحامل في القبضات الصناعية والطبية وغيرها من التطبيقات الدقيقة. تشتمل تصميمات المحامل الكروية على الزاوي والقطري والدفع والمحور.
يتم تصنيع المحامل المصغرة وفقًا للأحجام المترية الأوروبية القياسية التي يقل حجمها عن 20 ملليمتر. وهي تختلف من ثُمن البوصة في قطرها الإجمالي إلى 20 ملم في حجمها الإجمالي. أحد أصغر الأحجام هو تجويف يبلغ 0.04 وحجم إجمالي يبلغ ثُمن البوصة. نظرًا لحجمه الفريد، فإن هذا النوع من المحامل مفيد في نطاق واسع من التطبيقات.
تم تصميم المحامل المصغرة لتحقيق أداء عالٍ يمكن الاعتماد عليه للدفع المعتدل والأحمال الشعاعية عند عزم دوران تشغيل منخفض. ولذلك فإن السمات الأكثر أهمية مع المحامل المصغرة هي الدقة والسرعة وطول العمر. بالإضافة إلى ذلك، يمكن أن يكون صمت المحمل الذي يعمل بسرعات عالية ذا أهمية حيوية أيضًا. لا يتم استخدام المحامل المصغرة في التطبيقات التي تتطلب أحمالًا عالية، ونظرًا لكمية المواد الصغيرة المستخدمة، يتم استخدام الفولاذ المقاوم للصدأ لإنتاج العديد من المحامل.
محامل كروية دقيقة
تتيح هذه الأنواع من المحامل دقة وتسامحًا إضافيين. تعتبر محامل الكرات الدقيقة مثالية للتطبيقات ذات المتطلبات الصارمة للسرعة ودقة التوجيه. محامل الكرات الدقيقة متوفرة في نوعين رئيسيين وهما محامل الاتصال الزاوي ومحامل الأخدود العميق. تتميز المحامل الكروية ذات الأخدود العميق بأكتاف كاملة على جانبي المجاري المائية للحلقة الداخلية والخارجية، مما يسمح بإضافة الأختام أو الدروع بسهولة.
محامل
تقوم المحامل الدوارة بتوجيه ودعم عناصر الماكينة الدوارة التي تشمل المحاور أو العجلات والأعمدة ونقل الأحمال بين مكونات الماكينة.
محامل كروية ذاتية المحاذاة
تتكون هذه الأنواع من المحامل الكروية من صفين من الكرات، ومجرى مائي عادة ما يكون كرويًا في الحلقة الخارجية وأخاديد لمجاري المياه عميقة وغير منقطعة، في الحلقة الداخلية.
محامل الكرات الفولاذية
هذه الأنواع من المحامل الكروية متعددة الاستخدامات بشكل مثير للدهشة. يمكن استخدامها في مجموعة واسعة من التطبيقات بما في ذلك الفنون والحرف اليدوية لاستخدامها في الدراجات والأدوات الدقيقة وهندسة النماذج والعديد من التجارب والمشاريع.
اتجاه واحد فحوى كروي
تتكون هذه الأنواع من المحامل الكروية من حلقات تحمل تشبه الغسالة، ولها أخاديد في المجرى المائي. تُعرف الحلقة المتصلة بالعمود بغسالة العمود أو الحلقة الداخلية، بينما تسمى الحلقة المتصلة بالمبيت بغسالة السكن أو الحلقة الخارجية.
محمل كروي مزدوج الاتجاه
تتكون هذه الأنواع من المحامل الكروية من ثلاث حلقات مع حلقة مركزية مثبتة على العمود. يتوفر بعض محامل كروية الدفع مع غسالة مقعد محاذاة أسفل غسالة الهيكل. للتعويض عن خطأ التثبيت أو عدم محاذاة العمود، يتم تثبيت غسالة المقعد أسفل غسالة الهيكل. في المحامل الأصغر حجمًا، عادةً ما يتم استخدام الأقفاص الفولاذية المضغوطة، بينما في الأقفاص الأكبر حجمًا، يتم استخدام الأقفاص الآلية.
